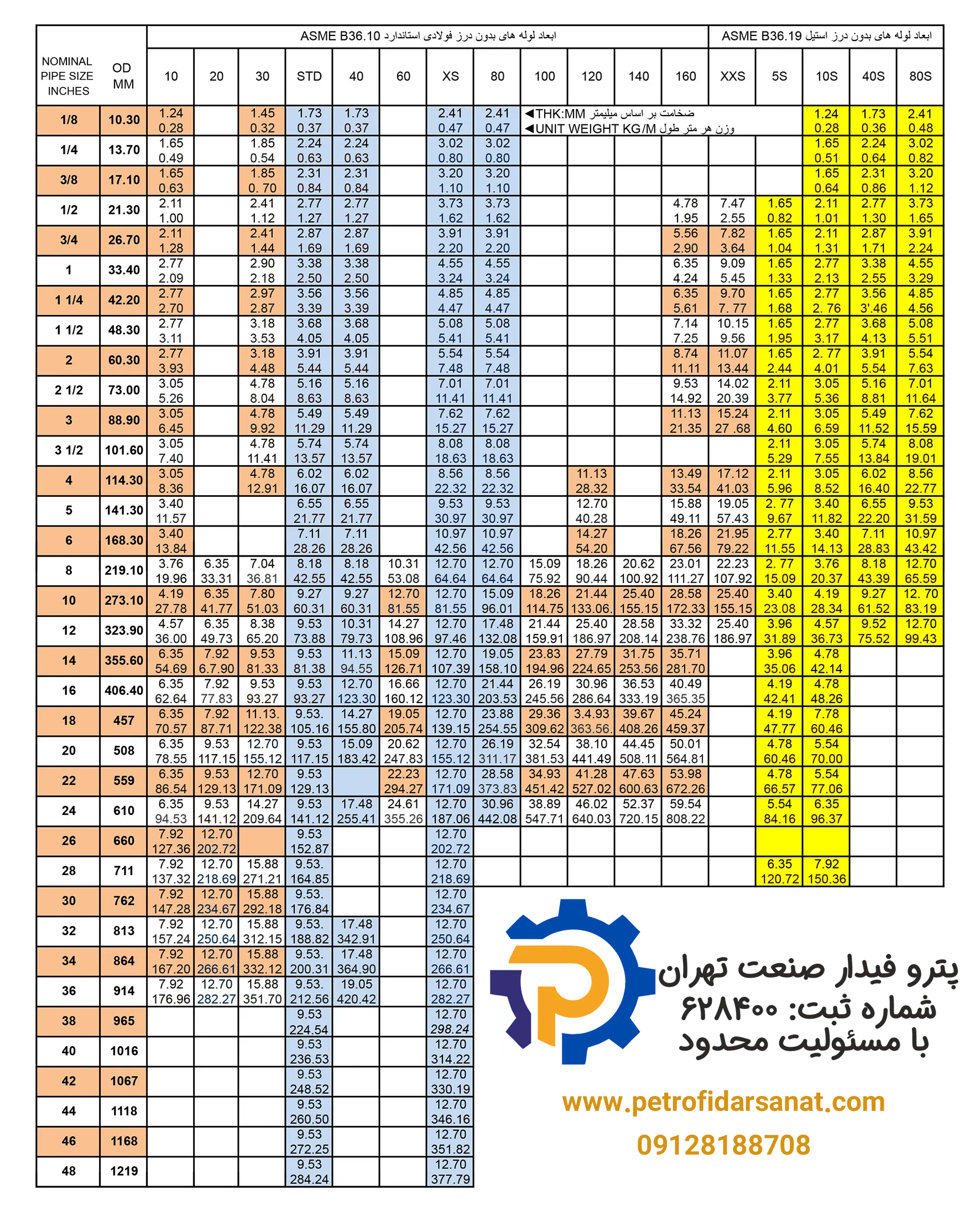

لوله فولادی کاربرد گسترده‌ای در صنایع مختلف، به‌ویژه صنعت ساختمان‌سازی دارد. در اختیار داشتن جدول وزنی استاندارد لوله به دلیل اهمیت بالای دقت در محاسبات بسیار ضروری است. برای دستیابی به نتایج دقیق‌تر، باید پارامترهایی مانند قطر خارجی و چگالی لوله را با دقت بیشتری در فرمول‌های محاسباتی قرار دهید. این فرآیند به حساسیت و دقت بالایی نیاز دارد.
انواع لوله فولادی
- لوله بدون درز مانیسمان (SEAMLESS)
- لوله درزدار درز مستقیم (ERW – Electric Resistance Welded)
- لوله درزدار اسپیرال (SAW – SPIRAL ARC WELDED)
نوع اتصال لوله
- جوشی (BW)
- رزوه‌ای (THD)
- ساکت (SW)
استانداردها
- استاندارد ابعاد: ASME B36.10
- ابعاد: ۳/۸ اینچ تا ۳۶ اینچ
- کلاس کاری: SCH10, SCH20, STD, SCH40, SCH80, SCHXS, SCH160, SCHXXS
- استاندارد متریال: NACE MR0175 / ISO15156
جنس لوله
- ST37.2, ST52
- ASTM A53 GR.B, ASTM A106 GR.B
- GR.X42, GR.X52, GR.X60, GR.X65, GR.X70
- A312 TP304, A312 TP304L, A312 TP316, A312 TP316L
- API 5L, A333 GR.6, A335 P11, A335 P22
نحوه محاسبه وزن لوله فولادی
محاسبه وزن لوله‌های فولادی، مانند لوله‌های استیل، فلزی، گالوانیزه و داربست، امری مهم و ضروری است. فرمول محاسبه وزن لوله ۶ متری به شرح زیر است:
قطر خارجی لوله (میلیمتر) × ۱۴۷ × ضخامت لوله (میلیمتر) ÷ ۱۰۰۰ = وزن شاخه ۶ متری (کیلوگرم)
نحوه محاسبه وزن لوله استیل
برای محاسبه وزن هر شاخه لوله استیل از فرمول زیر استفاده می‌شود:
محیط لوله × ضخامت لوله × طول لوله × چگالی متریال = وزن لوله (کیلوگرم)
تفاوت سایز واقعی و استاندارد مجاز
بر اساس استاندارد ASTM A530، اختلاف سایز مجاز برای لوله‌های مانیسمان و درزدار به شرح زیر است:
- اندازه اسمی تا ۴ اینچ: ۰٫۷۵± میلیمتر
- اندازه اسمی ۵ تا ۸ اینچ: ۱٫۵۸+ میلیمتر / ۰٫۷۹- میلیمتر
- اندازه اسمی ۱۰ تا ۱۸ اینچ: ۲٫۳۷+ میلیمتر / ۰٫۷۹- میلیمتر
- اندازه اسمی ۲۰ تا ۲۴ اینچ: ۳٫۱۸+ میلیمتر / ۰٫۷۹- میلیمتر
نکات مهم
- برای دقت بیشتر در محاسبات وزن، مشخصات متریال و ابعاد لوله را به‌طور دقیق تعیین کنید.
- استفاده از جدول استاندارد وزن لوله‌ها کمک شایانی به کاهش خطا در پروژه‌ها می‌کند.
با رعایت این نکات و استفاده از فرمول‌های استاندارد، می‌توانید وزن انواع لوله فولادی را به‌طور دقیق محاسبه کنید.
